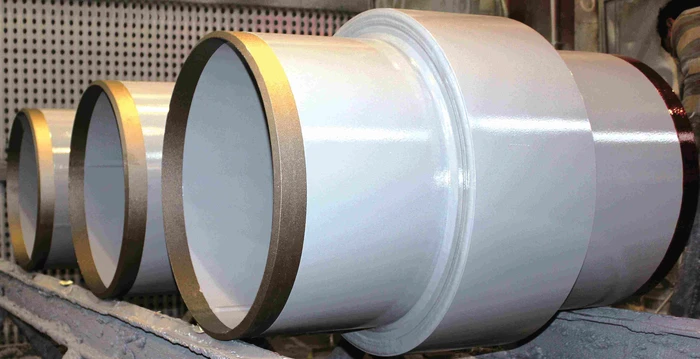

מחייצים מונוליטיים ZUNT – Monolithic Insulating Joints

מאפיינים טכניים

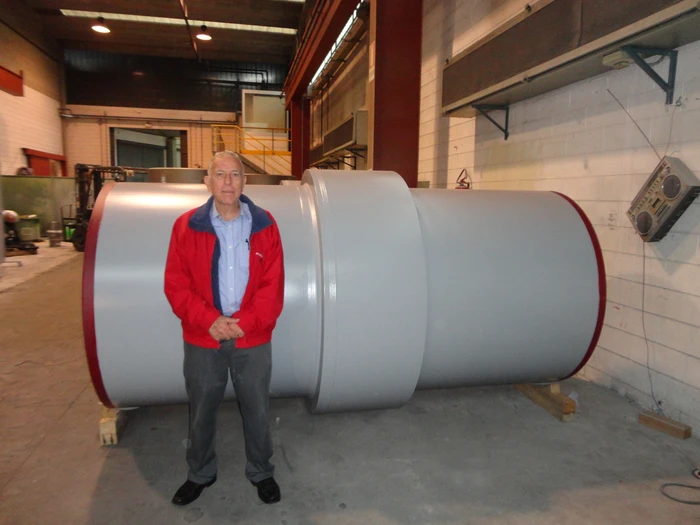

• קטרים: מ-½ אינץ׳ ועד 120 אינץ׳ ויותר
• דרגות לחץ: 150 ANSI עד 2500 ANSI ומעלה

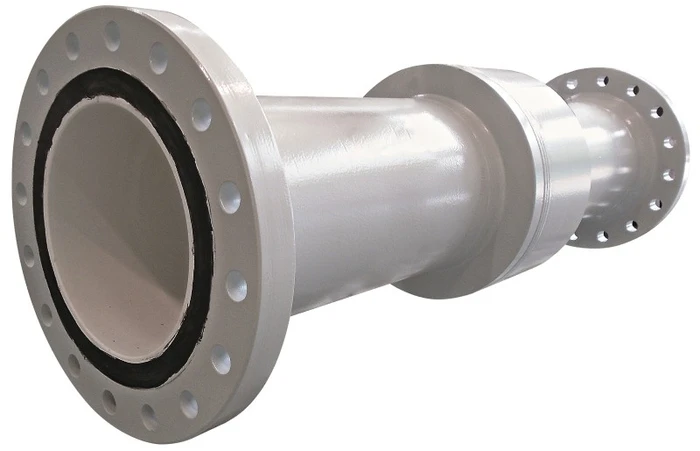

• התקנה בריתוך לצנרת, או אספקה עם אוגנים להתקנה ללא ריתוך
• אטמים מסוג VITON התואמים לדלק וגז או אטמים אחרים בהתאם ליישום.
• כל אביזר חיוץ מסופק עם שתי נקודות חיבור (LUGS ) להתקנת כולאי ברקים – SPARK GAPS

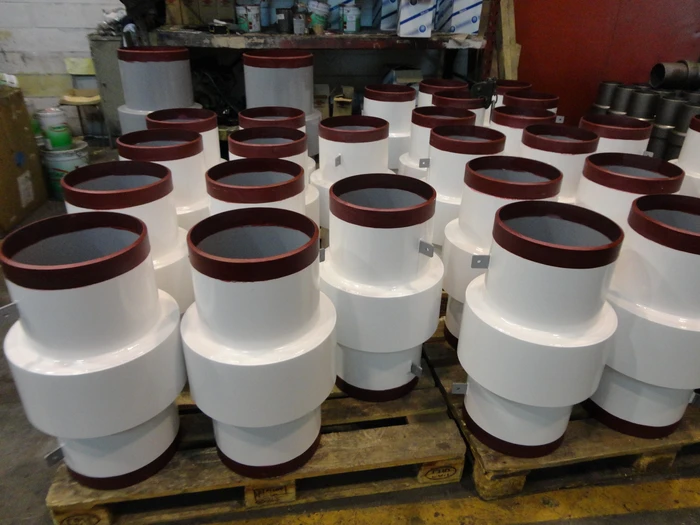

ציפויים

• ציפוי פנימי — עובי מקובל 200 מיקרון
• ציפוי חיצוני להתקנה תת-קרקעית — עובי מקובל 1200 מיקרון
• ציפוי חיצוני להתקנה מעל הקרקע — עובי מקובל 350 מיקרון
• ניתן להזמין מפרטי ציפוי מיוחדים, כגון אפוקסי 200 מיקרון לפי MIL-C-4556E לצנרת דלק סילוני, או אפוקסי 250 מיקרון מאושר WARS לצנרת מי שתייה

בקרת איכות

בדיקות בקרת איכות רגילות הכלולות בכל הצעת מחיר:

• EN 10204 3.1 – עבור חומרי מבנה מתכתיים, כגון צינורות וחלקים מחושלים (Pipes and Forgings). הבדיקה כוללת את מסמכי המקור של ספקי חומרי הגלם.
• EN 10204 Type 2.2 – עבור חומרי מבנה אל־מתכתיים.

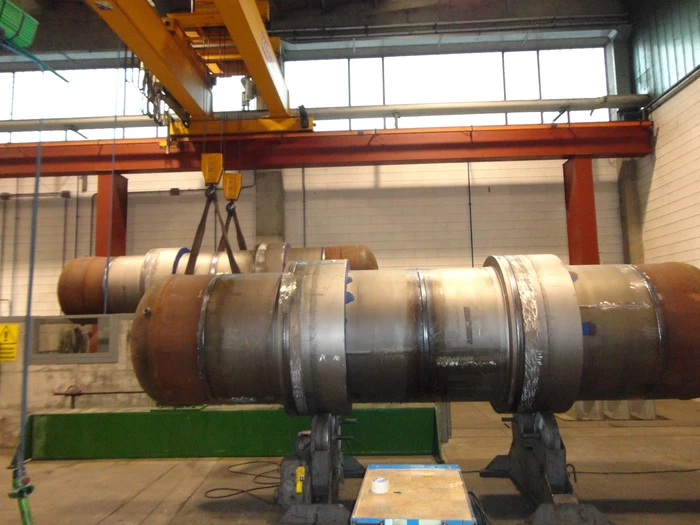

בדיקות האיכות בהתאם ל־EN 10204 3.1 מבוצעות על ידי צוות מוסמך של ZUNT, וכוללות בין היתר בדיקות התנגדות חשמלית, חוזק דיאלקטרי, ריתוכים, לחץ הידרוסטטי ובדיקות נוספות בהתאם לדרישות התקן.

במידה שהלקוח מבקש לבצע בדיקות שאינן כלולות בתקן EN 10204, יש לצרף פירוט מדויק של הבדיקות הנדרשות.

ביקורת צד ג׳ – אינה כלולה במחיר הרגיל של אביזר החיוץ

ביקורת צד ג׳ לפי EN 10204 3.2 מתבצעת על ידי חברת Bureau Veritas, הממוקמת במילנו.

ביקורת צד ג׳ כוללת שתי אפשרויות, שאותן על המתכנן להגדיר מראש:

אופציה 1 – Certification on the Monolithic Insulating Joints
בדיקות לאביזר המוגמר בלבד.

במסגרת אפשרות זו, מפקח מטעם Bureau Veritas נוכח בבדיקות המבוצעות לאביזר, ובהן:

• בדיקות הידרוסטטיות
• בדיקות חשמליות
• בדיקות חזותיות
• בדיקות מידות
• בדיקות ציפוי
• בדיקת המסמכים הטכניים

לאחר ביצוע הבדיקות, המפקח מצרף את חתימתו למסמכים הרלוונטיים, בהתאם להסמכה ISO/IEC 17020.

אופציה 2 – Certification on Base Steel Materials (Pipes)
אפשרות זו כוללת בנוסף גם בדיקה ואישור של חומרי הגלם המשמשים לייצור האביזר.

הבדיקה כוללת אנליזה ובחינה של חומרי הגלם לפני תחילת הייצור, והיא מבוצעת במעבדה חיצונית המפוקחת על ידי Bureau Veritas, בהתאם להסמכה ISO/IEC 17025.

במידה שנדרשות בדיקות איכות נוספות מעבר למפורט לעיל, יש לציין זאת מראש ולצרף פירוט מדויק של הדרישות.

הערות להתקנה

• ניתן להתקין חיוצים בכל כיוון, ואין הבדל מבנה בין התקנה אופקית לאנכית.

• בהתקנה אנכית יש לוודא מיקום האטם כלפי מטה למניעת הצטברות מי גשמים או אבק.

• לא מומלץ להזמין מחייצים קצרים מהגודל הסטנדרטי אלא אם קיים אילוץ אורך באזור ההתקנה

• מומלץ לבצע בקרת חום תוך כדי ריתוך חיוץ מונוליטי.

תחומי יישום

צנרת דלק, גז, מי שתיה ונוזלים אחרים ביבשה.

מפרט להצעת מחיר

מחייצים מונוליטיים אינם מוצרי מדף סטנדרטיים והם מיוצרים לפי נתוני היישום של כל לקוח. לפני הגשת בקשה להצעת מחיר מומלץ לפנות לאשגר טק לקבלת רשימת הנתונים הנדרשים להכנת הצעה תפורה ליישום.
